Применение для высоконапорных высокотемпературных скважин и скважин с сероводородом

Предназначена для нефтяных/газовых скважин с особыми условиями работы: высокая температура, высокое давление и наличие сероводорода.

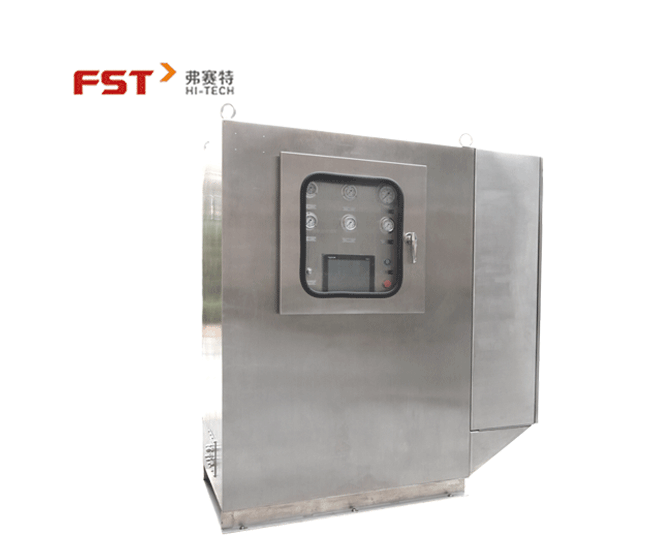

Система управления безопасностью устья скважины высокого давления и с сероводородом в основном работает по пневмогидравлическому или электрогидравлическому принципу, а система связи и управления безопасностью интегрирована с УСУ и SCADA, которые могут легко обеспечивать местное и дистанционное управление. Этот тип станции управления устьем скважины подходит для рабочих сред, содержащих H₂S и CO₂. Клапаны, фитинги и трубки выбираются в соответствии с характеристиками среды.

Источник питания: ручной гидронасос, электрогидравлический насос, пневматический гидронасос.

Объекты управления: наземные и забойные клапаны-отсекатели и т.д.

Сферы применения: нефтяные/газовые скважины с особыми условиями работы, такими как высокая температура, высокое давление и также сероводород.

Функции и характеристики

1. Система может контролировать давление до 35 000 psi и выше.

2. В системе управления с УСУ используются резервные ЦПУ, а все каналы оборудованы устройствами защиты от перенапряжений.

3. Уровень взрывозащиты может достигать Ex d IIB T4 и выше, подходит для зоны 1, газовой группы IIB и температурного класса T4 и выше.

4. На объекте в систему вводятся данные приборов и оборудования (давление, температура, поток, угол открытия дроссельной заслонки и т.д.), по мере необходимости можно контролировать различное оборудование на месторождении (нагревательные стержни, сепараторы, факельные системы, и т. д.).

5. Шкаф оснащен взрывозащищенным цветным сенсорным экраном; установлено тщательно продуманное программное обеспечение для управления. Для автоматического управления могут быть легко установлены различные параметры.

6. Функции безопасности: местный останов, дистанционный останов, аварийное отключение с пульта, автоматическое аварийное отключение с плавким предохранителем для защиты от пожара, сигнализации аномального давления с алгоритмом 2 из 3, сигнализация о падении давления в технологическом трубопроводе
